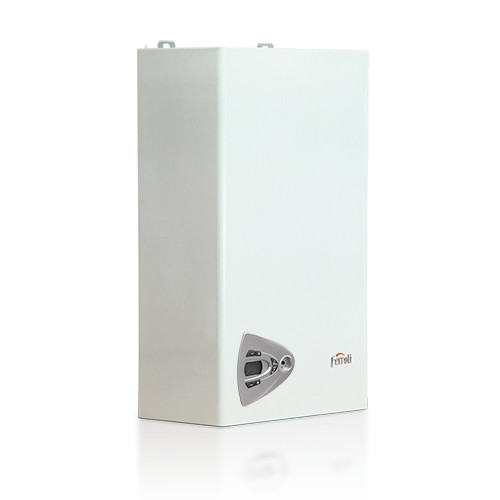

Технические характеристики Ferroli Vitabel F24
Номинальная производительность , кВт
24
Тип камеры сгорания
закр.
Тепловая мощность СО (мин-макс), кВт
8,3-24
Тепловая мощность ГВС (мин-макс), кВт
8,3-24
Производительность ГВС при Δt=30°C, л/мин
11,3
Производительность ГВС при Δt=25°C, л/мин
13,6
Расход сжиженного газа, кг/ч
2
Расход природного газа, м³/ч
2,73
Присоединительные размеры (СО - ГВС - Газ), дюйм
3/4 - 1/2 - 1/2
Диаметр дымохода, мм
60/100 80/80
Габаритные размеры (В x Ш x Г), мм
742 x 440 x 235
Тип теплообмена
Конвекционный
По вопросам приобретения запасных частей необходимо обращаться в сервисные центры.
Ближайший авторизованный сервисный центр Вы можете найти в разделе
СЕРВИСНЫЕ ЦЕНТРЫ
Отзывы о Ferroli Vitabel F24
Вы пользователь оборудования или имеете опыт работы с ним? Оставьте свой отзыв! Мы обязательно учтем Ваши пожелания и предложения.
Гидросеть МСК
г. Воронеж
Телефон
+7 (473) 260-67-32
В наличии 9 шт
Теплоцель
г Роостов-на-Дону
Телефон
+7 (800) 333-06-62
Web-адрес
http://teplocel.ru
В наличии 5 шт
Теплоцель
Уфа
Телефон
+7 (347) 246-38-46
В наличии 135 шт
Гидросеть МСК
г. Иваново
Телефон
+7 (493) 292-30-93
В наличии 1 шт
Гидросеть МСК
г. Ярославль
Телефон
+7 (485) 220-83-30
В наличии 1 шт
Гидросеть МСК
г. Чехов
Телефон
+7 (926) 262-46-01
В наличии 7 шт
КОМПАНИЯ ВЕСТ
г.Воронеж
Телефон
+7 (473) 252-90-77
В наличии 9 шт
ГидроПРОМТЕХНИКА
Курск
Телефон
+7 (471) 232-52-32
Web-адрес
http://gidropt.ru/
В наличии 15 шт
Полимер
г Воронеж
Телефон
+7 (473) 237-35-55
Web-адрес
https://polimer-vrn.ru/
В наличии 4 шт
АВМ-Сервис
Воронеж
Телефон
+7 (905) 053-66-89
В наличии 20 шт
Для отображения наличия выберите регион, в котором Вы планируете приобрести оборудование.
Коды ошибок
Код ошибки
- выбрать -
A0
A01
A02
A03
A03
A06
A08
A23
A24
F04
F05
F10
F11
F37
F43
F50
Описание ошибки
температура датчика превышает 100˚С
Описание ошибки
Сигнал наличия пламени при выключенной горелке
Описание ошибки
Сработала защита от перегрева
Описание ошибки
Сработала защита от перегрева
Описание ошибки
Отсутствие пламени после фазы розжига
Описание ошибки
Позициoнирование датчика (после розжига температура выросла менее чем на 2о в течение 2 мин)
Описание ошибки
Сбои в параметрах электронной платы
Описание ошибки
Сбои в параметрах электронной платы
Описание ошибки
Сбои в параметрах электронной платы
Описание ошибки
Реле давления воздуха (не замыкает контакты за 20 сек. после включения вентилятора)
Описание ошибки
Сбой в работе датчика на трубопроводе подачи
Описание ошибки
Сбой в работе датчика системы ГВС
Описание ошибки
Недостаточное давление воды в системе отопления
Описание ошибки
Срабатывание защиты теплообменника
Описание ошибки
Сбой в работе блока управления DВМЗ2
Возможная причина
Вариант решения
Перегрев
ошибка исчезнет после снижения температуры до 90˚С
Возможная причина
Вариант решения
неисправна эл.плата (реле газ.клапана)
замените плату управления
Неисправность электрода
Проверьте кабель электрода, правильность установки и отсутствие на электроде отложений
Неисправный газовый клапан
Проверьте и замените газовый клапан
Отсутствие газа
Проверьте, что газ поступает в котел равномерно и что из трубопроводов стравлен воздух
Слишком низкая мощность розжига
Отрегулируйте мощность розжига
Возможная причина
Вариант решения
Неисправность электрода
Проверьте электрические соединения электрода
Неисправность электронной платы
Проверьте электронную плату
Проблема с электричеством
Возможная причина
Вариант решения
Наличие воздуха в системе отопления
Стравите воздух из системы отопления
Отсутствие циркуляции воды в системе отопления
Проверьте циркуляционный насос
Возможная причина
Вариант решения
Наличие воздуха в системе
Стравите воздух из системы
Отсутствие циркуляции воды в системе
Проверьте циркуляционный насос
Проверьте циркуляционный насос, проверьте грязевой фильтр
Поврежден датчик температуры воды в системе отопления
Проверить правильность установки и исправность датчика температуры воды в системе отопления
Проверьте правильность установки и исправность датчика температуры воды в системе отопления
Проверьте правильность установки и функционирования датчика температуры воды в системе отопления
Поврежден термостат системы отопления
Проверить правильность установки и исправность термостата системы отопления
Возможная причина
Вариант решения
Низкое давление в газовом контуре
Тарировка минимального давления горелки
Проверьте величины давления газа
Возможная причина
Вариант решения
Датчик температуры воды в подающем контуре системы отопления или в контуре ГВС отсоединился от трубы
Проверьте правильность установки и функционирования датчикa темпeрaтуры вoды
После розжига засть горелки не горит
Проверьте настройки газового клапана
Увеличьте максимальную мощность отопления
Увеличьте мощность розжига
Возможная причина
Вариант решения
Неправильно задано значение параметра электронной платы
Проверьте и при необходимости измените параметр платы
Проверьте и при необходимости измените параметр платы.
Проверьте и, при необходимости, измените параметр электронной платы.
Проверьте электронную плату и измените соответствующий параметр, если это необходимо
Возможная причина
Вариант решения
Неправильно задано значение параметра электронной платы
Проверьте и при необходимости измените параметр платы
Проверьте и при необходимости измените параметр платы.
Проверьте и, при необходимости, измените параметр электронной платы.
Проверьте электронную плату и измените соответствующий параметр, если это необходимо
Возможная причина
Вариант решения
Неправильно задано значение параметра электронной платы
Проверьте электронную плату и измените соответствующий параметр, если это необходимо
Возможная причина
Вариант решения
Дымоход неверных размеров или забит
Проверьте длину дымовых каналов/ Очистите дымовые каналы
Контакт репе давления воздуха разомкнут
Проверьте реле давления воздуха/ Вентилятор/ Разъем вентилятора
Контакт репе давления воздуха разомкнут (для котлов с закрытой камерой сгорания)
Проверьте реле давления воздуха/ Вентилятор/ Разъем вентилятора
Неверная диафрагма
Проверьте диафрагму на соответствие
Неисправность вентилятора
Проверить исправность вентилятора
Неисправность электронной платы
Проверьте электронную плату
Неправильно подключен провод к реле давления воздуха
Проверьте правильность подключения проводов
Возможная причина
Вариант решения
Датчик поврежден
Проверьте провод датчика или замените датчик
Короткое замыкание в соединительном кабеле
Проверьте провод датчика или замените датчик
Обрыв соединительного провода
Проверьте провод датчика или замените датчик
Возможная причина
Вариант решения
Датчик поврежден
Проверьте провод датчика или замените датчик
Короткое замыкание в соединительном кабеле
Проверьте провод датчика или замените датчик
Обрыв соединительного провода
Проверьте провод датчика или замените датчик
Возможная причина
Вариант решения
Реле давление воды не подсоединено или повреждено
Слишком низкое давление в системе
Возможная причина
Вариант решения
Наличие воздуха в системе
Стравите воздух из системы отопления
Не циркулирует вода в отопительной системе
Проверьте циркуляционный насос
Возможная причина
Вариант решения
Внутренняя ошибка блока управления DВМЗ2
Проверьте контур заземления и замените блок управления, если это необходимо
Для отображения подробной информации о неисправности выберте код ошибки из списка
Сервисная документация
СПРАВОЧНИК ПО РЕМОНТУ НАСТЕННЫХ ГАЗОВЫХ КОТЛОВ DIVABEL, VITABEL, FORTUNA
Электрическая схема (Fortuna, Fortuna H, Vitabel, Vitabel H)
Сервисное меню котла Vitabel
Ревизии оборудования и замены запчастей
